Электротехнические лаборатории

Малогабаритная Кабельная Технологическая Лаборатория МКТЛ-6-10

  • МКТЛ-6-10 идеально подходит для работы в полевых условиях без установки на базе автомобиля.
  • Точное и безопасное определение мест повреждений низко- и средневольтных кабелей.
  • Высокомощный генератор импульсного напряжения.
  • Интегрированные методы предварительной локализации повреждений, проверенные временем.
  • Автоматический режим импульсного напряжения и ручное срабатывание.
  • Точные методы определения мест повреждений для всех типов повреждений и различных кабелей (опция - метод шагового напряжения).
Электротехническая лаборатория выпускается в двух модификациях:
Измеряемый параметр, ммМКТЛ-6(10)-1МКТЛ-6(10)-2
Предварительное определение мест повреждений кабелейМетод импульсной рефлектометрии;
Метод вторичного импульса;
Методом импульсного тока.
Метод импульсной рефлектометрии;
Метод вторичного импульса;
Методом импульсного тока;
Точное определение мест повреждений кабелей- акустическим методом;
- методом шагового напряжения.
- акустическим методом;
- методом шагового напряжения.
Испытание кабелейПостоянным напряжением до 32 кВПостоянным напряжением до 16 кВ
ПитаниеУстройства должно осуществляться от однофазной сети 220 В. При подключении Устройства к сетям 127 В, необходимо использовать опциональный автотрансформатор.
Габаритные размеры775 х 1185 х 935680 x 1160 x 670
Масса Устройства19090
Максимальная потребляемая мощность Устройства5 кВ•А2,5 кВ•А
Параметры модуля модуля предварительной локации МПЛ:
ПараметрМКТЛ-6(10)-1МКТЛ-6(10)-2
Выходное импульсное напряжение, Вот 10 до 60от 10 до 60
Ширина импульсаот 40 нс до 10 мксот 40 нс до 10 мкс
Усиление входного сигнала, дБот 0 до 60от 0 до 60
Выходной импеданс, Омот 10 до 250от 10 до 250
Диапазон измерения, км, не менее26065
Погрешность измерения расстояния до повреждения, %, не более0,20,2
Скорость распространения сигнала, м/мксот 50 до 150от 50 до 150
Параметры модуля импульсного напряжения МИН:
ПараметрМКТЛ-6(10)-1МКТЛ-6(10)-2
Выходное постоянное напряжение, кВ, не менее3216
Диапазоны импульсного напряжение, кВот 0 до 8
от 0 до 16
от 0 до 32
от 0 до 8
от 0 до 16
Энергия импульса, Дж, не менее20501024
Количество импульсов, имп/мин, не менее2020
Максимальный выходной ток, мА, не менее850560

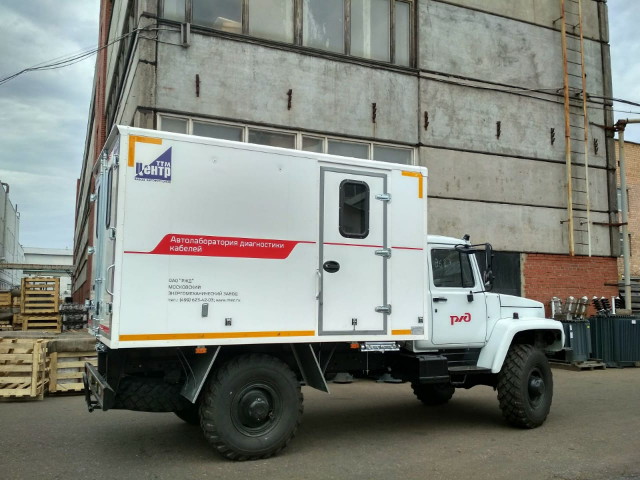

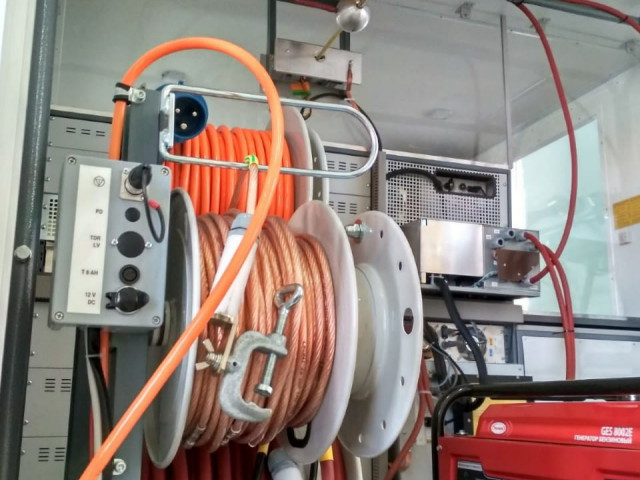

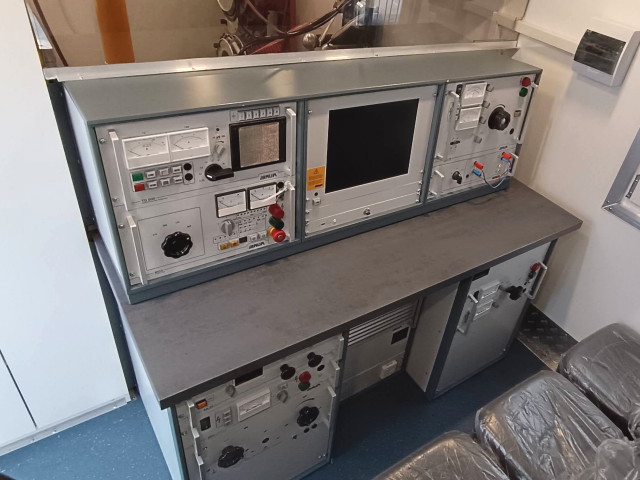

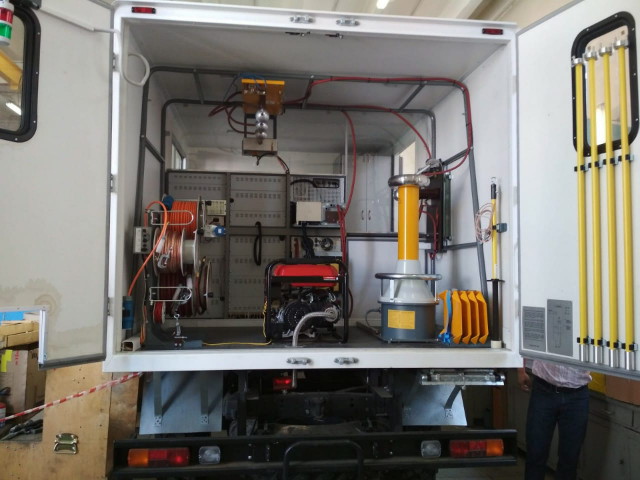

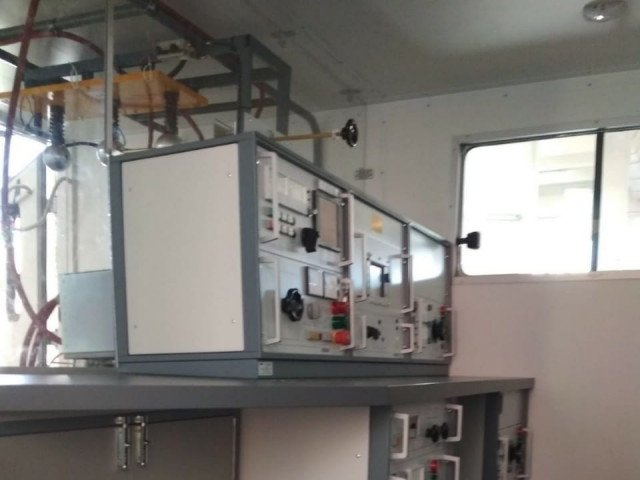

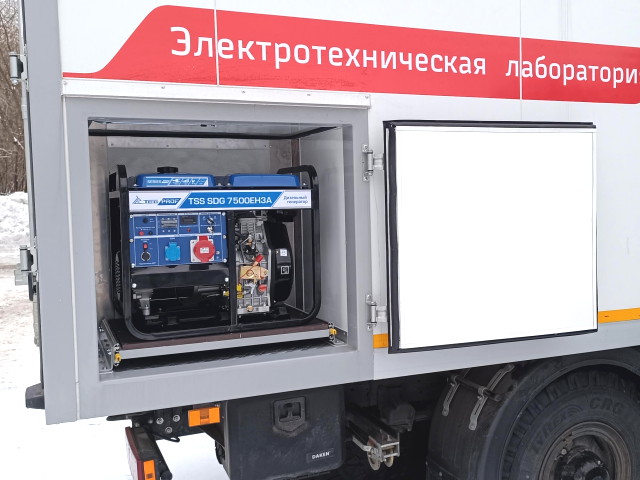

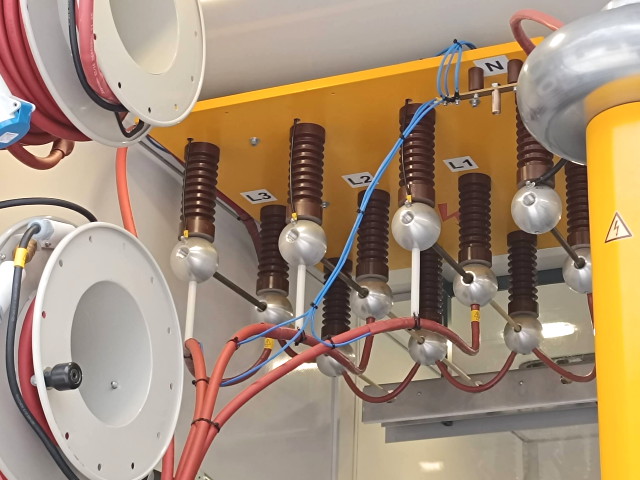

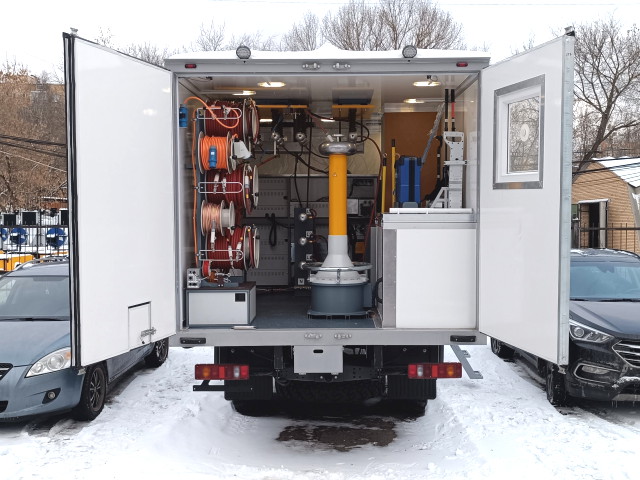

Электротехническая лаборатории для диагностики и испытаний кабелей СКДК

Лаборатория СКДК представляет собой автоматическую или полуавтоматическую систему обнаружения места повреждения, диагностики и испытания одно- или трехфазного кабеля до 35 кВ (опция - комплексная оценка его состояния с измерением коэффициента потерь и частичных разрядов на базе напряжения СНЧ truesinus® с программной поддержкой).

Электротехническая лаборатория для диагностики и испытаний кабелей Электротехническая лаборатория для диагностики и испытаний кабелей Электротехническая лаборатория для диагностики и испытаний кабелей Электротехническая лаборатория для диагностики и испытаний кабелей

Благодаря своей модульной конструкции СКДК позволяет выполнять дооснащение самыми различными опциями: например, интегрировать генератор СНЧ или генераторы импульсного напряжения до 60–100 кВ, а также опцию испытания постоянным напряжение до 110 кВ. Благодаря этому система находит повсеместное применение, в том числе и для высоковольтных кабелей или в морских зонах.

Функциональные возможности СКДК

  • Измерение расстояния до места повреждения импульсным методом;
  • Измерение методом вторичного импульса, многоимпульсным методом, дифференциальным методом вторичного импульса;
  • Измерение импульсным токовым методом (высокоомные повреждения и заплывающие пробои);
  • Измерение методом колебательного разряда со связью по току (высокоомные повреждения и заплывающие пробои, увлажнение изоляции);
  • Определение точного места повреждения изоляции акустическим и электромагнитным методами;
  • Определение места повреждений оболочки кабелей;
  • Прожигание поврежденной изоляции (высокоомные повреждения);
  • Определение общего состояния всей кабельной линии методом измерения тангенса угла диэлектрических потерь (TD);
  • Высоковольтные испытания.

В рамках политики импортозамещения были разработаны решения по локализации некоторых модулей лабораторий СКДК.

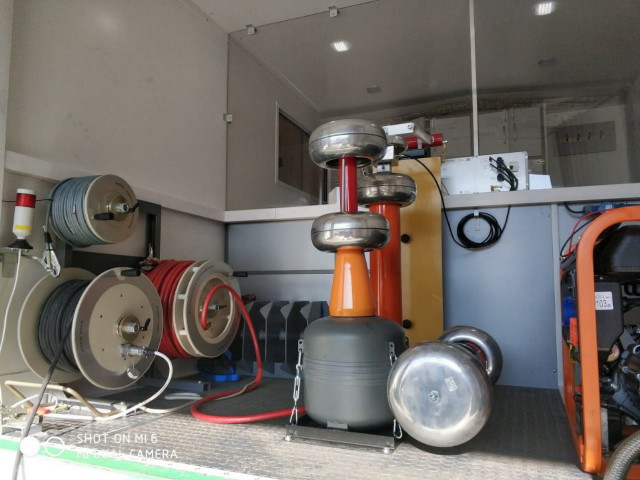

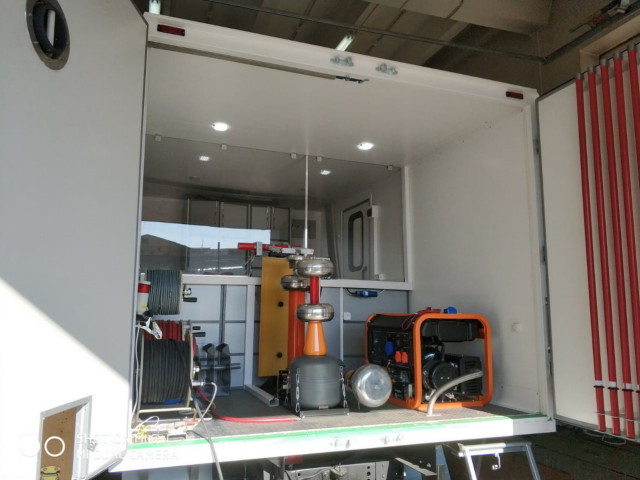

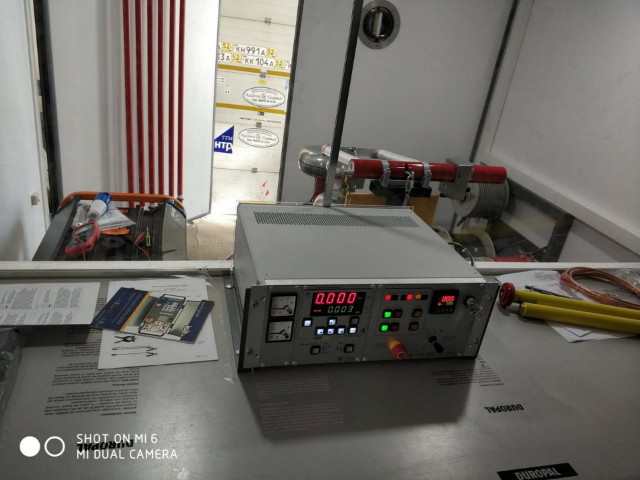

Электротехническая лаборатория для диагностики трансформаторов СКДТ

Лаборатория предназначена для диагностики, измерения параметров и испытания повышенным напряжением силовых трансформаторов, трансформаторов тока, трансформаторов напряжения, систем заземления, силовых выключателей и другого оборудования.

Электротехническая лаборатория для диагностики трансформаторов Электротехническая лаборатория для диагностики трансформаторов Электротехническая лаборатория для диагностики трансформаторов

В лаборатории применены приборы, разработанные фирмой ISA. Основные приборы изготовлены в переносном (автономном) исполнении.

Для силовых трансформаторов:

  • Испытание повышенным напряжением промышленной частоты;
  • Определение сопротивления обмоток;
  • Определение коэффициента трансформации и группы соединения обмоток;
  • Определение коэффициента мощности/тангенса угла диэлектрических потерь (tan δ), а также емкости изоляции;
  • Определение реактивного сопротивления утечки/ сопротивления короткого замыкания;
  • Измерение частотной характеристики добавочных потерь;
  • Измерение тока возбуждения в каждом положении РПН;
  • Испытание РПН;
  • Измерение тока утечки и потери активной мощности разрядников.

Для измерительных трансформаторов тока и напряжения:

  • Испытание повышенным напряжением;
  • Определение сопротивления обмоток;
  • Определение коэффициента трансформации;
  • Определение коэффициента мощности/тангенса угла диэлектрических потерь (tan δ);
  • Испытание предельной кратности тока (ИТТ);
  • Проверка полярности;
  • Построение кривой возбуждения с автоматическим размагничиванием сердечника после испытаний.

Для силовых выключателей:

  • Измерение контактного сопротивления;
  • Определение коэффициента мощности/тангенса угла диэлектрических потерь (tan δ);
  • Настройка уставки силовых выключателей.

Для систем заземления:

  • Измерение полного сопротивление сети заземления;
  • Проверка целостности заземляющего соединения;
  • Определение коэффициента ослабления / коэффициента расщепления тока.

Универсальная электротехническая лаборатория

Предназначена для автоматических измерений емкости и тангенса угла диэлектрических потерь высоковольтной изоляции конденсаторов, вводов, трансформаторов, а также жидких диэлектриков с использованием внешней меры емкости, как в лабораторных, так и в «полевых» условиях.

  • Измерения могут проводится по «прямой» и по «инверсной» (перевернутой) схеме измерения.
  • Рабочее напряжение определяется рабочим напряжением эталонной меры (емкости) и диапазоном входных токов прибора, и может быть 0-10, 35, 110кВ.
  • Используется для измерений действующих значений первой гармоники переменных сигналов тока и напряжения промышленной частоты; угла фазового сдвига между сигналами, подаваемыми на входы прибора; частоты.
  • Диагностика высоковольтной изоляции под рабочим напряжением при условии оснащения измерительных выводов высоковольтного оборудования специальными устройствами присоединения, обеспечивающими безопасность измерений;
  • Измерение коэффициента трансформации, потерь холостого хода и короткого замыкания;
  • Измерение комплексного сопротивления, в том числе сопротивления короткого замыкания;
  • Проведение векторных измерений на промышленной частоте.
  • Испытание высоковольтных кабелей с СПЭ-изоляцией до 20кВ.
  • Испытание высоковольтных кабелей с бумажно-пропитанной изоляцией.
  • Испытание электрооборудования среднего напряжения.
  • Испытание оболочки кабельной линии с СПЭ-изоляцией.
  • Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлектрических потерь tan δ с точностью 1x 10-4.
  • Диагностики кабельных линий методом измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов PD-Portable.
