Весоповерочное оборудование и техническое оснащение

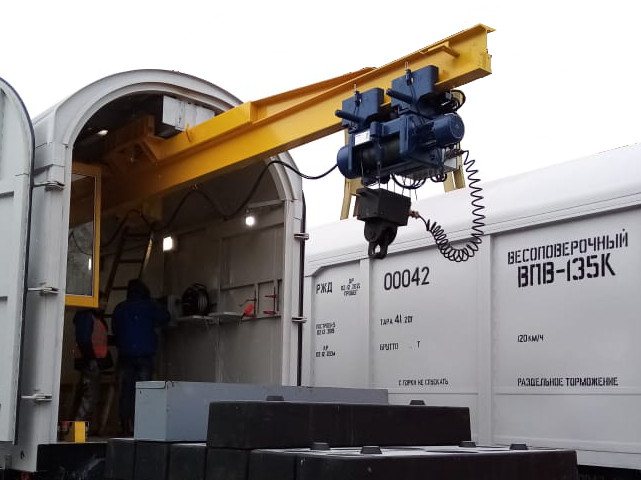

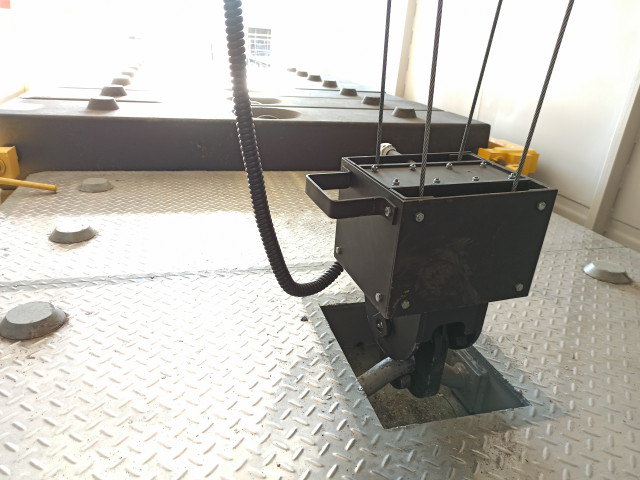

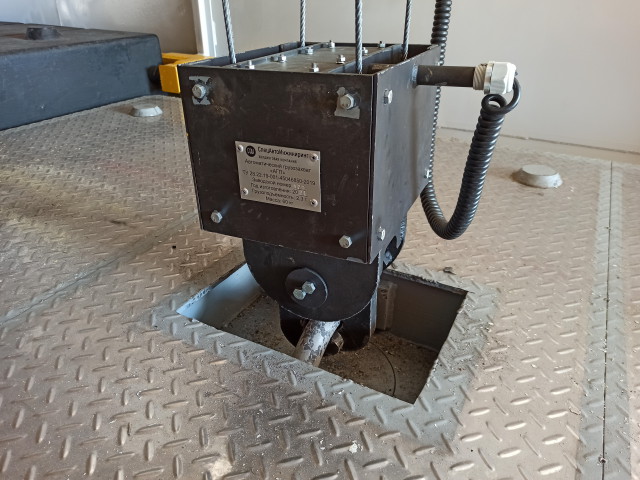

Автоматическое грузозахватное приспособление (АГП)

Автоматическое грузозахватное приспособление было разработано для перемещения эталонных гирь и весоповерочных тележек используемых при калибровочных и поверочных работах на вагонных весах в составе весоповерочного вагона ВПВ-135К и для модернизации весоповерочных вагонов А-300.

Крюки для грузозахвата выполнены из стали специального сплава, конструкция с электромагнитным приводом спроектирована таким образом, что обеспечивает надежное крепление и препятствует произвольному открытию крюков под нагрузкой.

Автоматическое грузозахватное приспособление (АГП) имеет грузоподъемность до 2 тонн.

Величина развода крюков автоматического грузозахватного приспособления (АГП) регулируется изменением положения корпусов электромагнитов, не менее 40 мм.

Уникальная инновационная конструкция автоматического грузозахватного приспособления (АГП) защищена патентом РФ.

Сертификат соответствия РОСС RU.HB61.H21111 - Автоматический грузозахват АГП

Автоматическое грузозахватное приспособление Автоматическое грузозахватное приспособление (АГП) для весоповерочного вагона ВПВ-135К Автоматическое грузозахватное приспособление для весоповерочного вагона

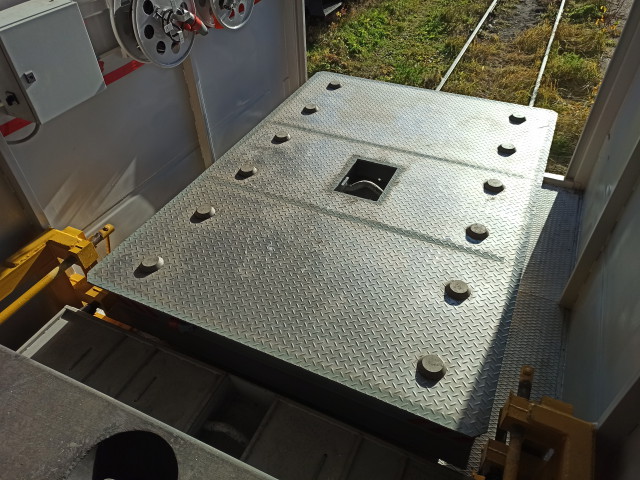

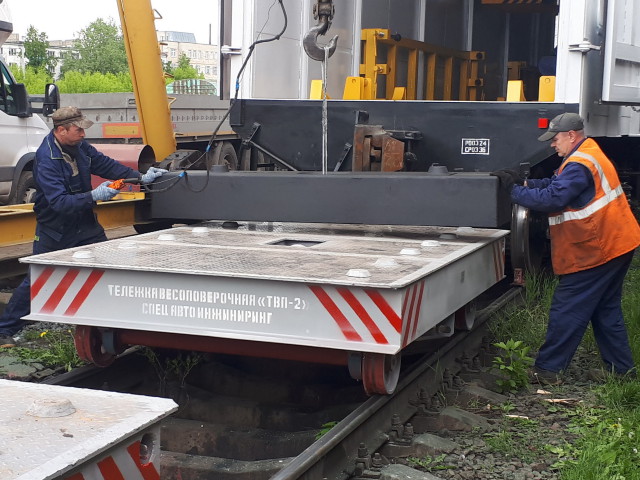

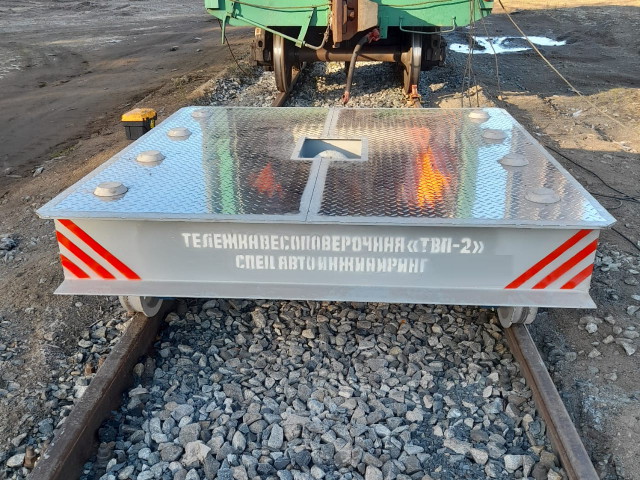

Тележка весоповерочная ТВП-2

Весоповерочная тележка ТВП-2 является эталоном массы 2000 кг (2 тонны) и имеет полость для её точной подгонки.

Масса тележки эквивалентна действию гири класса точности М3 по ГОСТ OIML R111-1-2009.

Тележка ТВП-2 предназначена для создания статической нагрузки при поверке железнодорожных весов.

Поверяемые весы:

7200R, 7260S, 7260VRS, DGW, DGW5+5M, DGWr, SRS 120/6500/6500, SRS 150/6500/6500, SRS 150/7500/7500, SRS 200/7500/7500, АВП-В-150, АПВ-В-СД-150-2, Альфа АВ-В-100, Альфа АВ-В-150, Альфа АВ-В-60, Альфа-В-200, БАМ-100-14.5, БАМ-100-3.5, БАМ-150-14.5, БАМ-60-3.5, ВВ-100, ВВ-100/ ВПП-100, ВВ-100/ ВПП-2, ВВ-100Д, ВВ-100Д1В, ВВ-150 СДМ, ВВ-150Д1, ВВ-М, ВВС-01.14П, ВВС-01.22, ВВС-02 100.1, ВВС-02 150.1, ВВС-02 150.2, ВВС-02-100.2, ВВС-100-е50, ВВС-150-е50, ВВСД-003.15012, ВВТ 150-2-Ц, ВВТ-100-2-РЦ, ВВТ-150-1М, ВВТ-150-2, ВВТ-150-2-1.5, ВВТ-150-2-23, ВВТ-150-2-4, ВВТ-150-2М, ВВТ-150-2Ц, ВВТ-150-2-Ц, ВВЭ-С-100, ВВЭ-С-150, ВВЭ-С-150.1-2-А2 ВВЭ-С-150-2, ВВЭ-С-2-60, ВВЭ-СД-100.1-А1, ВВЭ-СД-150.1, ВВЭ-Т-150-2-А1, Вектор 100-2, Вектор-150, Веста С-150, Веста СД-100, ВЖД-100, ВЖД-ДВ-150, ВЖ-ДП-150Б, ВЖ-С-100 БД1, ВЖС-100Б, ВО-2003, ВПП-150-2, ВС-100В, ВС-150ВД, ВС-150, ВС-150/0.1, ВС-150ВД, ВС-С-100-С-1-4, ВС-В-100-С2-4, ВС-В-150-С-2-4, ВС-В-150-С-3, ВТВ-С-150, ВЭС-100В, ВЭС-150В, ВЭС-150В2, Гранд-В, Лахта-СВ-150, Лахта-СВ-60000, М8300-100-1, М8300А, М8300А-150, М8300А-150-2, М8300А-150-2К, М8300А-150М4Н, М8300А-75-1К, М8300А-Ех-СД-100, М8300-С-150-1-2к, М8300-СД-150, М8300Т-100-1, М8300Т-150, ПромВес В-150-В, РД-100, РД-100.7, РД-100-2, РД-150, РД-150.3-1, РД-150-1, РД-150-7, РД-50.8-1, РД-ДТ-50, РДМ-100, РДМ-150, РДМ-150-2, Рекон-В-2-12-150, Рекон-В-150, РС-150ц, РС-150Ц13В1, Рубин СД-100, Титан ВВ 150-С-2, Титан ВВ-105-см, Триада СД, Экспресс-100, ЭСВ-В-100, ЭСВ-В-150, ЭСВ-В-150д1, ЭСВ-ВД-100-1

Область применения:

- весоповерочные вагоны ВПВ-153К и А-300.

Особенности:

Самоходный механизм (электропривод) весоповерочной тележки позволяет ей перемещать груз общей массой до 40 тонн со скоростью не более 0,5 м/с в пределах поверяемых весов. Тележка оснащена электронной системой плавного хода и торможения. Конструкция платформы весоповерочной тележки ТВП-2 обеспечивает точную центровку устанавливаемых гирь благодаря конусным опорам-фиксаторам. Подача питания к электромеханизму тележки осуществляется гибким кабелем длиной 50 м. Место подключения кабеля к весововерочной тележке имеет герметичное исполнение. ТВП-2 комплектуется помехозащищенным проводным пультом дистанционного управления.

Основные технические характеристики
Наименование характеристикиЗначение
Модель 1Модель 2
Габаритные размеры (длина; ширина; высота), мм, не более2800; 2000; 7271940; 1900; 740
Средний срок службы, лет, не менее10

Авторское право на весоповерочную тележку ТВП-2 защищено патентом на полезную модель РФ.

Свидетельство об утверждении типа средств измерений - Тележки весоповерочные "ТВП-2"

Тележка весоповерочная весоповерочного вагона ВПВ-135К Тележка весоповерочная ТВП-2 Тележка весоповерочная для весоповерочного вагона

Видео: Дистанционное управление Тележкой весоповерочной ТВП-2

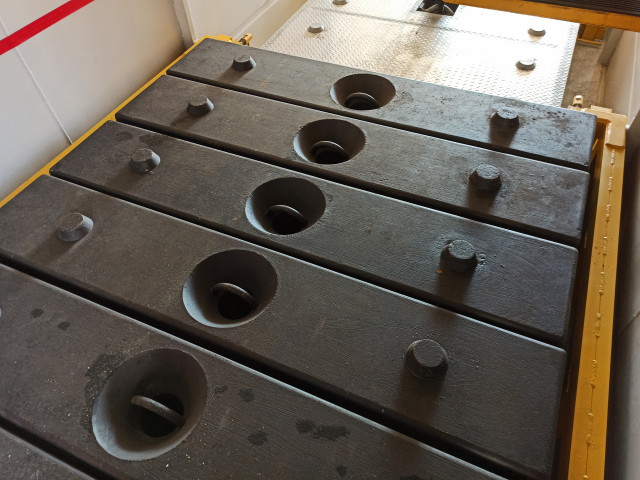

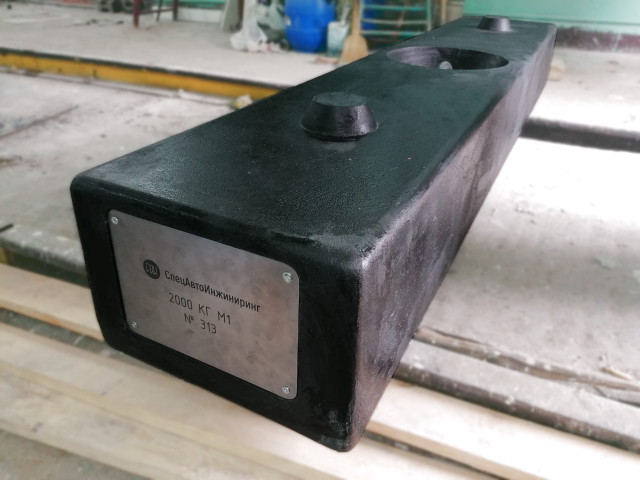

Гиря 2000 М1

Гири «2000 М1» предназначены для хранения и воспроизведения единицы массы c нормированной погрешностью.

Двухтонная гиря, изготовленная в соответствии с ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3, представляет собой параллелепипед с утопленной в верхней плоскости скобой для перемещения, являющейся составной частью гири. С обоих торцов гирь имеются подгоночные полости для точной подгонки массы и сохранения центра тяжести. Подгоночные полости закрываются стальными крышками, при этом форма полости и конструкция пробок исключают возможность проваливания крышки.

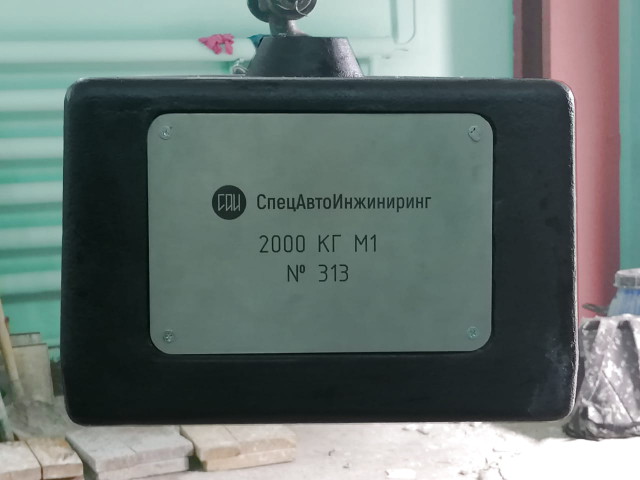

Гиря имеет маркировку в соответствии с ГОСТ ОІМL R 111-1-2009. Гири имеют обозначение «2000 кг М1», где 2000 кг - номинальное значение массы гири в килограммах, М1 - класс точности по ГОСТ ОІМL R 111-1-2009. На гире нанесен заводской номер.

Гиря изготавливается из чугуна, плотностью (6,40-10,60)х103 кг/м3, является цельнолитым изделием, без добавления энертных материалов, для заполнения подгоночных полостей применяют техническую дробь.

Область применения:

- весоповерочные вагоны ВПВ-153К и А-300;
- весовые лаборатории на автомобильном шасси.

Метрологические характеристики
Наименование характеристикиЗначение
Номинальное значение массы гири, кг2000
Класс точности по ГОСТ OIML R 111-1-2009M1
Пределы допускаемой абсолютной погрешности гири, ±δm, г±100
Основные технические характеристики
Наименование характеристикиЗначение
Габаритные размеры, мм
длина
ширина
высота

от 2280 до 2300
от 430 до 450
от 290 до 310
Средний срок службы, лет10

Авторское право защищена патентом РФ.

Свидетельство об утверждении типа средств измерений - Гири 2000 М1

Площадка для образцовых эталонных гирь массой 2 т Образцовая эталонная гиря Гиря 2000 М Тележка весоповерочная ТВП-2
