Весоповерочный вагон ВПВ-135К

Весоповерочное оборудование и весовое хозяйство

Области применения

Весоповерочный вагон ВПВ-135К предназначен для проведения поверки и настройки вагонных весов с диапазоном взвешивания от 200 кг до 100 т одним весоповерочным вагоном и до 200 т двумя весоповерочными вагонами на железных дорогах колеи 1520 мм Российской Федерации, стран СНГ, Латвии, Литвы и Эстонии.

Весоповерочный вагон ВПВ-135К используется в соответствии с государственной поверочной схемой для средств измерений массы, действующих стандартов и рекомендаций МОЗМ и утвержденных технических регламентов на весы в рамках единого экономического пространства СНГ.

Весоповерочный вагон ВПВ-135К обеспечивает максимальную механизацию процесса поверки и ремонта вагонных весов.

Весоповерочный вагон ВПВ-135К - шестиосный вагон с осевой нагрузкой 22 тс в соответствии с ГОСТ Р 15.201-2000, обеспечивает вписывания в кривые малого радиуса и пригоден для эксплуатации без ограничений по всей сети железных дорог.

Весоповерочный вагон ВПВ-135К Таль (тельфер) грузоподъемностью 2.3 т на выдвижной стреле Площадка для образцовых эталонных гирь массой 2 т

Таль (Тельфер) грузоподъемностью 2.3 т на выдвижной стреле

Весоповерочный вагон ВПВ-135К оборудован подвесным грузоподъёмным устройством с электрическим приводом талью (тельфер) грузоподъемностью 2.3 т., таль перемещается по выдвижной стреле. Скорость подъема/передвижения тали (тельфера) - не более 8/20 м/мин. Таль оборудована встроенным тормозом. На выдвижной стреле тали смонтирована кабина машиниста весоповерочного вагона с трехсторонним ограждением и двухсторонним остеклением, обеспечивающим улучшенный обзор машинисту. Для удобства машинистов наряду с проводным пультом весоповерочный вагон ВПВ-135К укомплектован беспроводным аккумуляторным пультом дистанционного управления. Конструкция выдвижной стрелы тали грузоподъемностью 2.3 т защищена патентом РФ.

Искусственное рабочее освещение от светодиодных светильников Беспроводной аккумуляторный пульт дистанционного управления Кабина машиниста весоповерочного вагона

Автоматическое грузозахватное приспособление (АГП)

Для грузозахвата эталонных гирь и весоповерочных тележек в весоповерочном вагоне ВПВ-135К предусмотрено автоматическое грузозахватное приспособление (АГП) с грузоподъемностью не менее 2 т. Величина развода крюков автоматического грузозахватного приспособления (АГП) не менее 40 мм. Уникальная инновационная конструкция автоматического грузозахватного приспособления (АГП) защищена патентом РФ.

Автоматическое грузозахватное приспособление (АГП) Гиря эталонная 2000 кг на выдвижной стреле Тележка весоповерочная весоповерочного вагона

Тележка весоповерочная ТВП-2

Весоповерочный вагон ВПВ-135К укомплектован двумя весоповерочными тележками ТВП-2 массой 2000 кг и грузоподъемностью 41 т (сорок одна тонна), одна весоповерочная тележка ТВП-2 установлена в средней части вагона, а вторая весоповерочная тележка расположена возле распашных торцевых ворот весоповерочного вагона.

Тележка весоповерочная ТВП-2 является эталоном массы и предназначена для проведения испытаний при поверке железнодорожных весов и оснащения весоповерочных вагонов:
- для создания статической нагрузки при поверке железнодорожных весов, эквивалентной действию гирь класса точности М3 по ГОСТ ОIML R-111-1–2009;
- для перемещения грузов общей массой до 41 т (до двадцати эталонных гирь) со скоростью 0,4 ÷ 0,5 м/с на небольшие расстояния, в пределах поверяемых весов. Тележка весоповерочная ТВП-2 оснащена системой плавного хода и торможения.

Высокотехнологичное устройство платформы весоповерочной тележки ТВП-2 обеспечивает точную центровку устанавливаемых гирь посредством конусных опор-фиксаторов. Авторское право на Тележку весоповерочную защищено патентом на полезную модель РФ.

Гиря эталонная 2000 кг Тележка весоповерочная ТВП-2

Гиря эталонная 2000 кг.

На полу вагона, на двух специально оборудованных площадках, уложены 39 образцовых эталонных гирь массой 2 т. каждая, а также корзина с эталонными гирями по 20 кг в количестве 50 штук. Гиря эталонная 2000 кг являются цельнолитыми, исключающими коррозийные дефекты, которые через несколько лет (5-7 лет) приводят в негодность гири, выполненные в виде металлического ящика, заполненного инертным материалом (песком). Конструкция цельнолитой эталонной гири защищена патентом РФ.

Дополнительное оборудование

В комплекте весоповерочного вагона дизель-электрогенератор до 8 кВт, комплект путейного, шанцевого инструмента и специальных средств и приспособлений. Для удобства персонала система энергоснабжения весоповерочного вагона включает вспомогательно-временное аккумуляторное освещение. Всё съёмное и передвижное оборудование (гири, весоповерочные тележки, стрела, инвентарь) перед движением весоповерочного вагона ВПВ-135К в составе поезда закрепляется специальными крепежными элементами.

Дизель-электрогенератор Дополнительное оборудование Весоповерочный вагон ВПВ-135К Комплект путейного, шанцевого инструмента и специальных средств

Вагоны-лаборатории: метрологические и экологические

«СпецАвтоИнжиниринг» является разработчиком и владельцем технической документации на вагоны-лаборатории, которые создаются на базе переоборудованного купейного пассажирского вагона и включают в себя: систему энергоснабжения, дизель- генератор высокой производительности, систему отопления и кондиционирования, лабораторный отсек, купе для отдыха, кухню-столовую, душевую, мастерскую со стеллажом для хранения оборудования и инструментов.

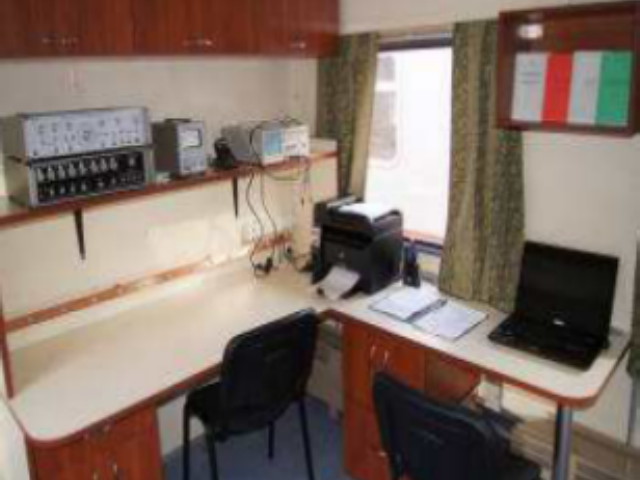

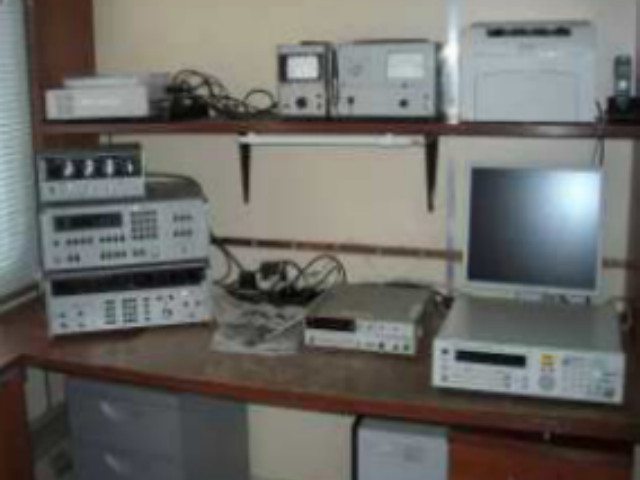

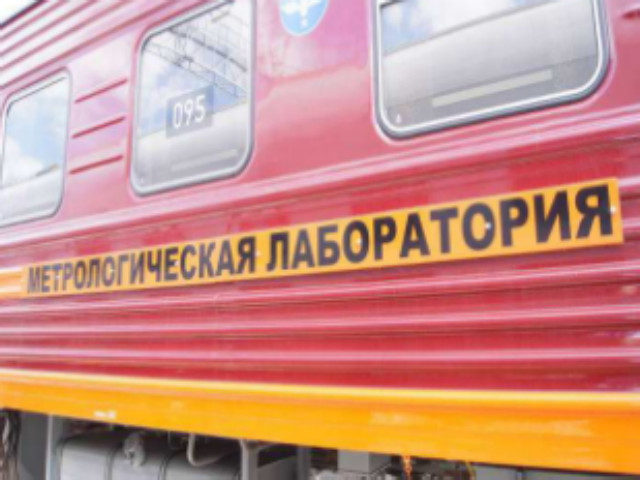

Вагон-лаборатория внешний вид Рабочее место дефектоскописта Рабочее место главного метролога

Метрологические вагоны-лаборатории предназначены для организации работ по калибровке, поверке и ремонту средств измерений структурных подразделений железных дорог и других филиалов ОАО «РЖД» непосредственно на месте их эксплуатации.

В салоне метрологического вагона-лаборатории размещены автоматизированные рабочие места калибровщиков и оборудование для радиотехнического, электротехнического и геометрического контроля.

Вагон-лаборатория для проведения производственного экологического контроля.

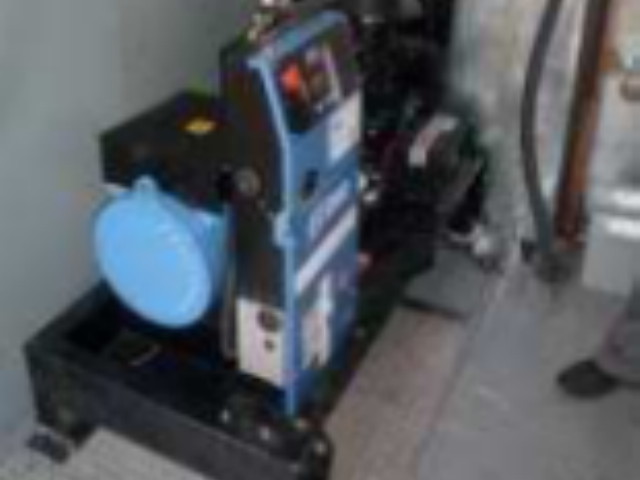

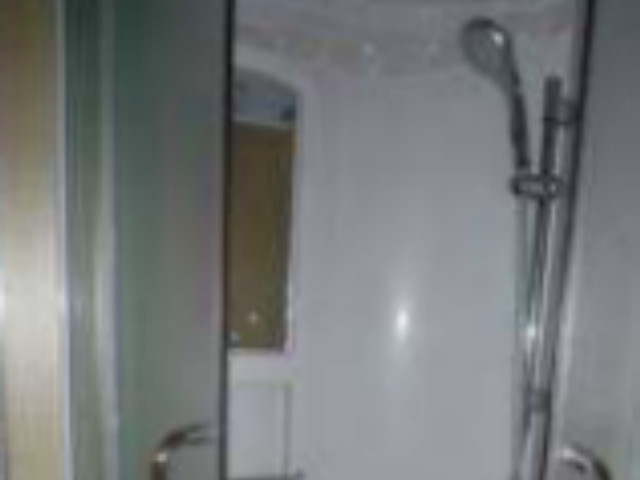

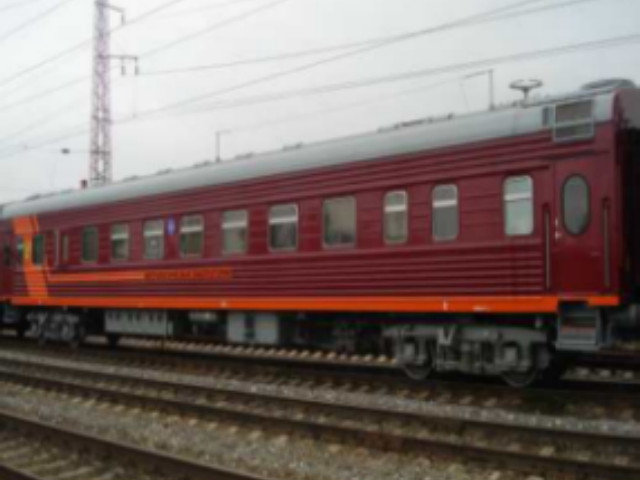

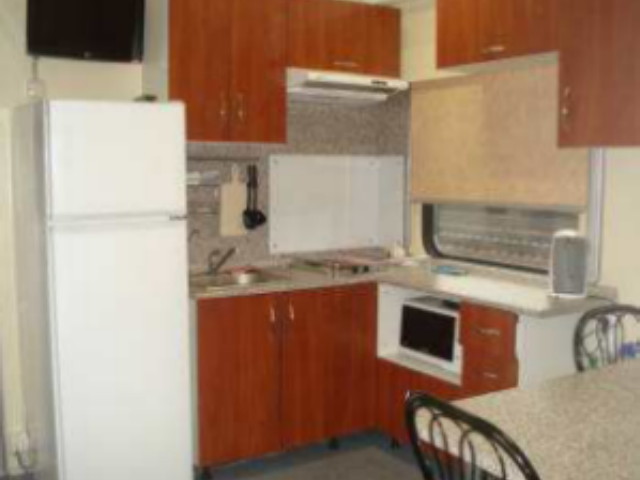

Электро дизель-генератор Душевая кабина Вагон-лаборатория на путях Оборудование кухни и место отдыха

В салоне экологического вагона-лаборатории размещены лабораторное оборудование, приборный химико-аналитический комплекс контроля состояния окружающей среды и компьютерное оборудование, бытовой комплекс, вспомогательные средства, средства связи и защиты персонала.
